z941h的型號和參數及功能介紹

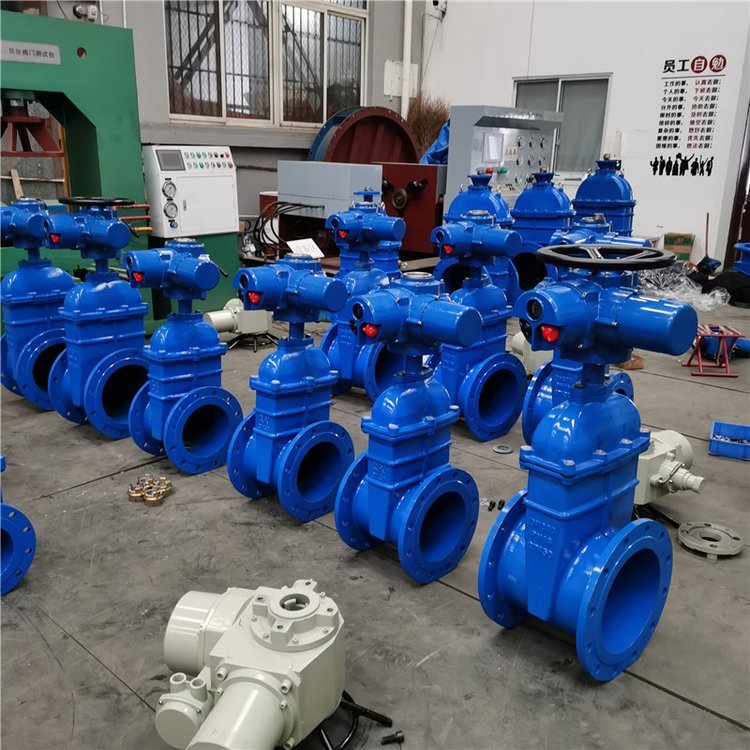

Z941H-16電動閘閥的性能參數: 電動閘閥是在閘閥的基礎上安裝了電動執行器,閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式,電動執行機構內置...Z941H鑄鋼電動閘閥生產廠家中耐泵業提供:Z941H鑄鋼電動閘閥產品說明書、性能參數、安裝尺寸、故障排除等詳細信息。Z941H-16C、Z941H-25C、Z941H-40C鑄鋼材質電動閘閥適用于石油、化工、火力電站等...電動閘閥Z941H/W是用電動執行器控制閘閥,帶動閘板上下動作,從而實現閥門的開和關。其可分為上下兩部分,上半部分為電動執行器,下半部分為閥門。以電動裝置的不同,分為普通開關型,防爆型和整體型,整...產品性能參數: 主要性能參數 型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質 Z941H-16C~63 16~63 1.6~6.3 ≤425 水、蒸汽、油品 Z941Y-16C~63 Z941Y-16P~63P ≤150 弱腐蝕性介質 Z941...
Z941H.Z940H電動法蘭閘閥由本公司精心生產的一款閘閥,在保證質量的同時,價格也非常合理,以及在售后方面我們也做的非常完善。選擇我們公司的這款產品一定不會讓您失望。Z941H-16電動閘閥的性能參數: 電動閘閥是在閘閥的基礎上安裝了電動執行器,閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式,電動執行機構內置...電動閘閥Z941H/W配有電動執行機構(開關型和調節型,并帶有防過邊機構)和手動及其保護機構(手動和可自鎖的電動手動轉換裝置)的低支架明桿閘閥。
|
體、蓋、板 |
閥桿 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
|
WCB |
2Cr13 |
13Cr STL 木體材料 With Body Material 尼龍 Nylon |
增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08軟鋼 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE |
柔性石墨 增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE |
≤425 |
水 蒸汽 油品 Water Steam Ｏil Goods |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
C5 C12 |
≤540 |
|||||
|
ZGCr5Mo |
≤200 |
硝酸類 |
||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|||||
|
≤200 |
醋酸類 |
|||||
|
ZG1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |
z941h的型號和參數及功能介紹主要尺寸
|
GB 1.6MPa(BTL) |
|||||||||||||||
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
|
L |
250 |
265 |
280 |
300 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
900 |
1000 |
|
H (開) |
415 |
450 |
530 |
620 |
850 |
1035 |
1245 |
1450 |
1475 |
1885 |
2010 |
2180 |
2345 |
2700 |
2850 |
|
H1(配DZW) |
620 |
715 |
765 |
840 |
875 |
1015 |
1135 |
1375 |
1485 |
1890 |
1990 |
2040 |
2285 |
2345 |
2680 |
|
D0 |
240 |
240 |
280 |
300 |
350 |
400 |
450 |
500 |
500 |
600 |
700 |
750 |
800 |
850 |
950 |
|
Wt/(Kg) |
22 |
30 |
44 |
47 |
96 |
160 |
228 |
300 |
388 |
566 |
900 |
1195 |
1450 |
2100 |
2620 |
| GB 2.5MPa | |||||||||||||
| DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 265 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H (開) | 415 | 450 | 530 | 620 | 850 | 1035 | 1245 | 1450 | 1475 | 1885 | 2010 | 2180 | 2345 |
| H1(配DZW) | 620 | 715 | 765 | 840 | 1015 | 1135 | 1375 | 1485 | 1485 |
1920 |
1990 | 2040 | 280 |
| D0 | 240 | 240 | 280 | 320 | 400 | 400 | 450 | 500 | 500 | 600 | 700 | 700 | 800 |
| Wt(Kg) | 23 | 32 | 46 | 67 | 112 | 218 | 290 | 324 | 430 | 650 | 1010 | 1250 | 1525 |
| GB 4.0MPa | |||||||||||||
| DN | 50 | 65 |
80 |
100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 280 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
| H (開) | 415 | 450 | 565 | 590 | 885 | 1065 | 1250 | 1530 | 1675 | 1900 | 2060 | 2250 | 2575 |
| D0 | 240 | 240 | 280 | 320 | 400 | 500 | 550 | 640 | 640 | 750 | 750 | 800 | 900 |
| Wt/RF(Kg) | 28 | 35 | 47 | 68 | 150 | 235 | 374 | 550 | 680 | 905 |
