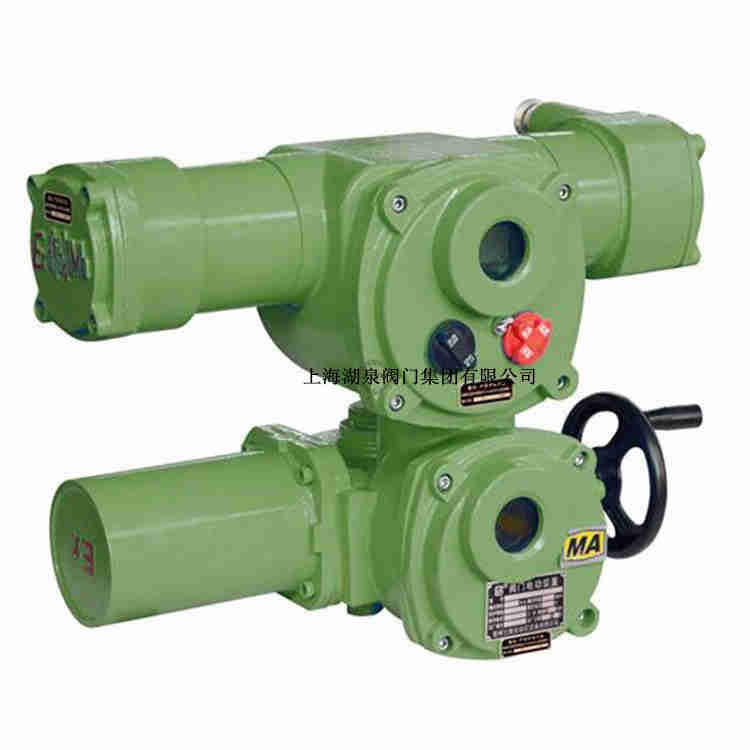

產品名稱：ZB60-24防爆型閥門電動裝置[ 2022-08-12 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、ZB60-24防爆型閥門電動裝置產品介紹
上海湖泉閥門集團有限公司ZB60-24防爆爆型閥門電動裝置 隔爆型閥門電動裝置型號表示方法防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。輸出軸圈數：阿拉伯?dāng)?shù)字表示，輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分） 連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m產品型式：多回轉電動裝置。除具有普通戶外型電動裝置的一切特點外，主要具有防爆功能，從外觀上看一般有EX防爆標記、殼體較普通戶外型大厚重結實。該產品廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
二、ZB60-24防爆型閥門電動裝置產品技術參數
1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
3、相對濕度：≤90%（25℃時）。
4、周圍介質：戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的**性氣體**。
5、防護等級：戶外型和防爆型為IP55～I(xiàn)P68。
6、工作制：為短時10分鐘（特殊訂貨30分鐘）。 他們具有功能全，性能可靠，控制系統**，體積小，重量輕，使用維護方便等特點。廣泛用于電力，冶金，石油，化工，造紙，污水處理等部門。
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)型號規格 公稱轉矩（N，m) 公稱推力（KN） **大閥桿直徑 **大轉圈數（圈） 手動速比 輸出轉速（r/min) 電機功率（KW） 參考重量（Kg) Z5 50 20 28 60 1::1 12 0.12 28 Z10 100 40 28 60 1::1 18\24\36 0.25\0.37 45 Z15 150 18\24\36 0.37\0.55 50 Z20 200 100 40 60 1::1 18\24 0.37\0.55 55 Z30 300 18\24 0.55\0.75 58 Z45 450 150 48 120 1::1(20::1) 24\36 1.1\1.5 110 Z60 600 24\36 1.5\2.2 120 Z90 900 200 60 120 1::1(25::1) 24\36 2.2\3 139 Z120 1200 24\36 3\4 142 Z180 1800 325 70 150 22.5::1 18\24 4\5.5 250 Z250 2500 18\24 5.5\7.5 255 Z350 3500 700 150 20::1 18\24 7.5\10 330 Z500 5000 80 18\24 10\15 350
注2：當產品提供四層計數器時，**大轉圈數為表1圈數*10
- 電機技術參數見表
外形尺寸見圖功率KW 0.12 0.25 0.37 0.55 0.75 1.1 1.5 2.2 3 4 5.5 7.5 10 15 電流A 0.57 1.03 1.38 2.2 2.62 4 4.12 5.25 7.9 8.87 12.05 15.6 20.5 26.6
型號 H H1 L1 L2 L3 F F1 F2 F3 F4 фD Z5 271 96 158 226 249 158 259 310 316 Z10-Z30 316 130 200 238 295 200 255 317 349 374 400 Z45-Z60 415 195 277 277 394 230 275 391 369 394 460 Z90-Z120 453 195 281 281 412 278 310 426 404 429 556 Z180-Z250 585 250 320 320 474 295 360 476 455 476 320 Z350-Z500 717 280 399 399 1076 433 417 442 417 542 565
