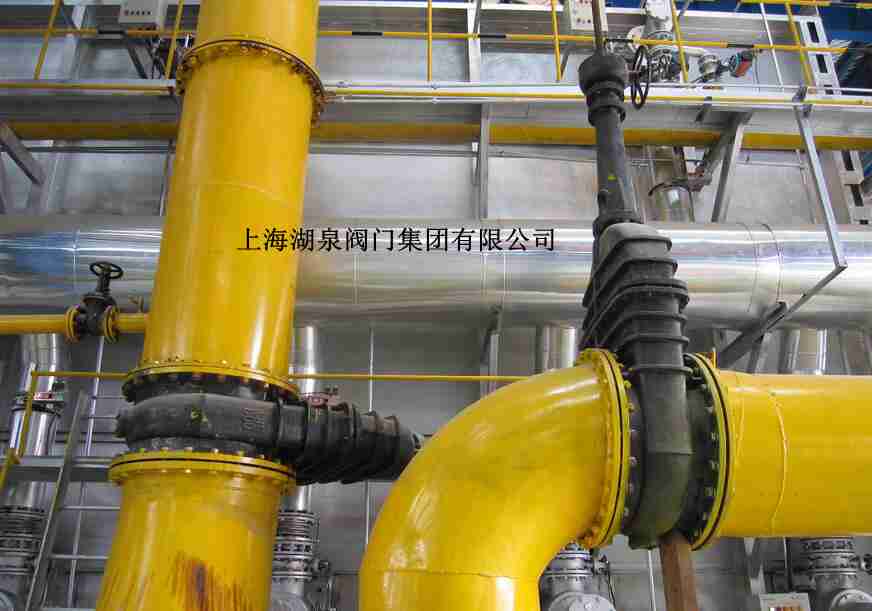

電動閘閥工作原理圖，安裝示意圖上海湖泉閥門集團有限公司電動閘閥工作原理圖知道嗎？它的安裝示意圖是怎么安裝的呢？看我以后詳細介紹后，大家應該會明白，電動閘閥電動閥門裝置是用來控制電動閘閥的開啟、關閉與中間暫停，它可以準確地按控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。

電動閘閥電動閥門裝置由六個部分組成，即電機、減速器、控制機構、手-電動切換機構、手輪部件及電氣部分。它的電動機:采用戶外型三相異步電動機,該電機為短時工作制,額定持續工作時間為10分鐘?？刂茩C構：由轉矩控制機構、行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示。電動閘閥工作原理圖手-電動切換裝置：為半自動切換，電動轉變?yōu)槭謩硬僮餍璋鍎忧袚Q手柄，而由手動轉變?yōu)殡妱酉底詣舆M行（需板動切換手柄）。手輪部件：由手輪和手動軸組成，供安裝調試和處理故障等需要手動時使用。電動閘閥工作原理控制回路設計有行程到位、過力矩、過流保護以及開關互鎖、交流接觸器互鎖等，有效地保證了電動閥門裝置的安全運行。

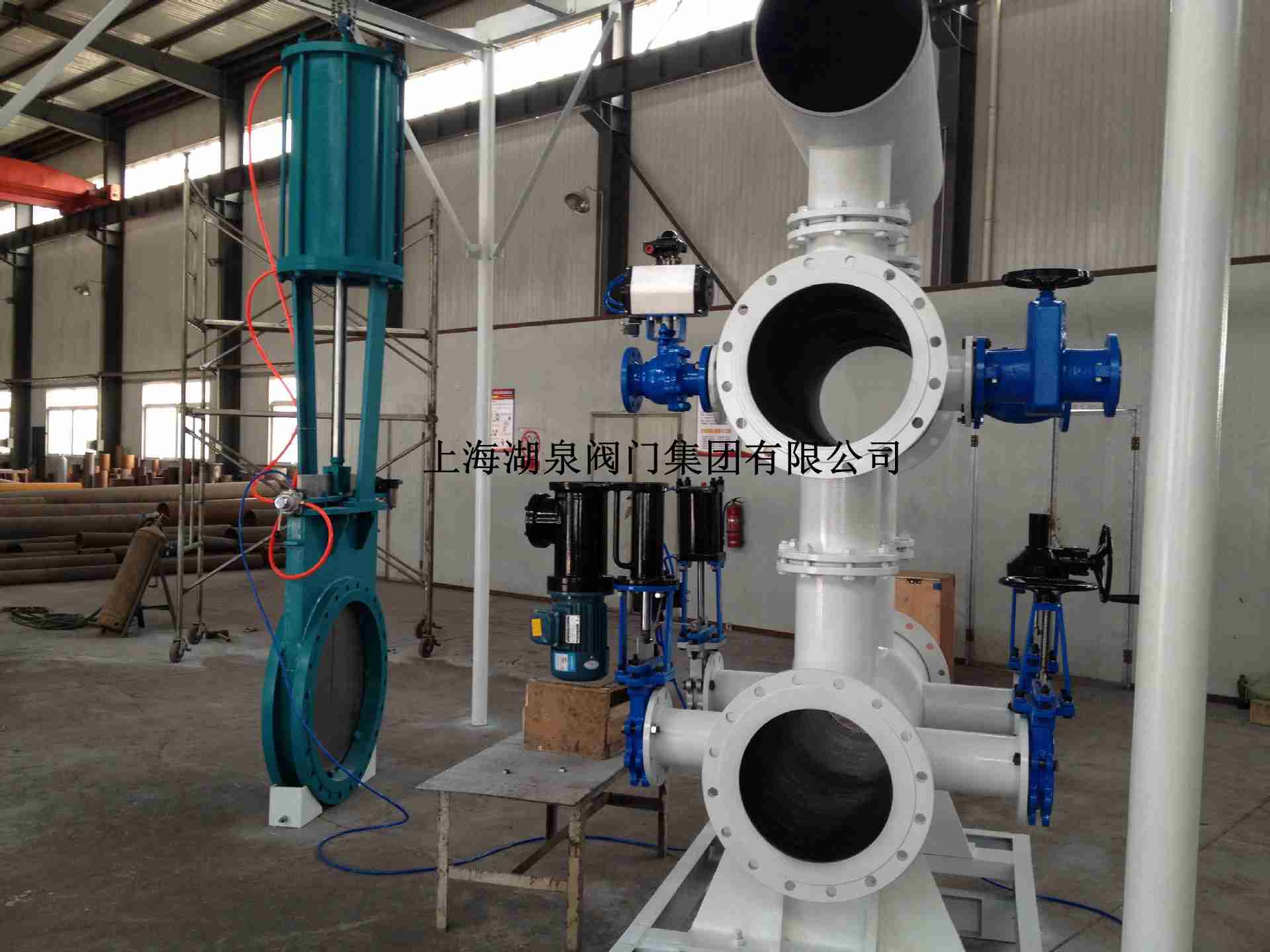

電動閘閥安裝示意圖，它可以安裝在水平管道或垂直管道上，單、雙閘閥應安裝在水平管道上，手輪應位于閥門上方，不得向下安裝。電動閘閥介質流向不受限制。電手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。帶傳動機構的閘閥，按產品使用說明書的規定安裝。如果閥門經常開關使用 , 每月至少潤滑一次。

電動閘閥安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。安裝在保溫管道上的各類手動閥門，手柄均不得向下。安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。帶傳動機構的閘閥，按產品使用說明書的規定安裝。

電動閘閥室內安裝或有防護措施戶外使用，戶外露天安裝，有風、砂、雨露、陽光等侵蝕，具有易燃、易爆氣體或粉塵環境，濕熱帶、干熱帶地區環境，管道介質溫度高達480℃以上，環境溫度低于-20℃以下，遭水淹或浸水中，具有放射性物質（核電站及放射性物質試驗裝置）環境，艦船上或船塢碼頭（有鹽霧、霉菌、潮濕）的環境，具有劇烈振動的場合，電動閘閥，電動刀型閘閥安裝前要檢查閥門腔內與密封面等部位，沒有污物或砂粒附著，  各連接部位螺栓,要求均勻擰緊；  檢查填料部位壓緊，保證填料的密封，保證閘板開啟靈活，  用戶安裝閥門之前，校對閥門型號，連接尺寸和注意介質的流向，保證和閥門要求一致性，  用戶在安裝閥門時，預留閥門驅動的必要空間，驅動裝置的接線要按線路圖來進行，電動閘閥刀型閘閥定期保養，不隨意碰撞和擠壓，以免影響密封。
