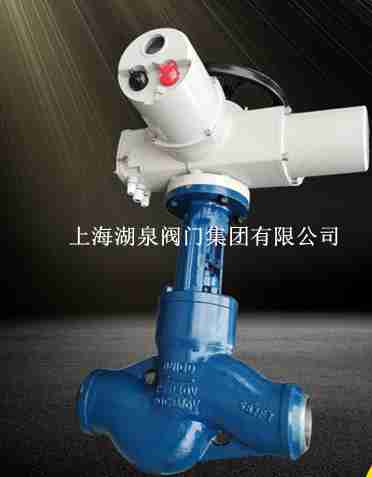

湖泉閥門電動焊接截止閥 j961h-100i電動焊接截止閥生產廠家，咨詢： 021-64162222  型號尺寸參數產品名稱: 電動焊接截止閥 產品型號: J961H 產品口徑: DN20-100 產品壓力: 0.6～10.0MPa 產品材質: 鑄鋼、不銹鋼、合金鋼等 生產標準:國...J961H-64I/100I/160I 高壓鉻鉬鋼電動焊接截止閥 J961H 油田專用焊接截止閥圖片由上海湖泉閥門廠自主提供,J961H-64I/100I/160I 高壓鉻鉬鋼電動焊接截止閥 J...智能型電動焊接截止閥 J961H-100I 電動高壓焊接截止閥圖片圖片大全 - 中國供應商 智能型電動焊接截止閥 J961H-100I 電動高壓焊接截止閥 商鋪首頁 產品列表 公司介紹 ...提供J961電動焊接截止閥的選型、報價。另外根據客戶需求可以提供開關式以及調節型的電動焊接截止閥,關于電動焊接截止閥的詳細介紹請來電咨詢:

上海湖泉閥門廠家J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接電動截止閥 電動鑄鋼法蘭截止閥保...型號規格:J961H-16C/ J961H-64C/J961H-100C/電動焊接截止閥 詳細介紹: 可以安裝在管道的任何位置上,介質從下往上流。產品設計制造按國家標準GB12235,結構合理,...J961H-64C DN100高壓電動焊接截止閥 智能一體化電動截止閥 產品型號: J961Y-320C-DN65 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為硬質合金,閥體材質為鉻鉬鋼...J961H-100C DN50電動截止閥產品簡介: 蝶靈J961H-100C DN50電動截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱通徑都限制在250mm以下,也有到400mm的,但...

上海湖泉閥門截止閥型號 J961H-100C DN50 J961H-100C電動焊接截止閥產品簡介: J961H-100C電動焊接截止閥的使用極為普遍,但由于開啟和關閉力矩較大、結構長度較長,通常公稱通徑都...J961H-10C、J961H-16C、J961H-25C、J961H-40C、J961H-64C、J961H-100C、J961H-160C、J961H-200C、J61H-250C、J961H-320C、焊接電動截止閥 產品標簽| J961H電動截止閥焊接截止閥電動...J961H電動焊接截止閥 J961H-25C DN125開關型電動截止閥 產品型號: J961Y-320C-DN65 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為硬質合金,閥體材質為鉻鉬鋼。鉻...:J961H-64I 鉻鉬鋼電動焊接截止閥 DN65智能一體式型電動截止閥 產品型號: J961Y-320C-DN65 產品簡介:口徑為50mm,壓力為100kg,連接形式為焊接,密封面為...

湖泉閥門廠家J961Y-100I電動焊接截止閥設計原理及用途: 1.閥體和閥蓋連接形式:PN10-64采用栓接閥蓋;PN64-320采用自壓密封式閥蓋。閥桿螺母:通常情況下,閥桿螺母材料采用ASTM A439 ...供應J961H/Y電動焊接截止閥 一、產品概述: 法蘭連接的截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管...焊接電動截止閥-J961Y焊接電動截止閥.doc,電站閥門 電站截止閥 焊接電動截止閥 產品名稱: 焊接電動截止閥 產品型號: J961Y 產品口徑: DN10-100 產品壓力: 1.0～40.0MPa 產品材質: 鑄...電動截止閥J941H-16C|江蘇電動截止閥J941H-25C2014-06-06 電動焊接式截止閥J961Y-1602014-06-06 不銹鋼角式截止閥J44W-16P|不銹鋼法蘭角式截止閥2014-06-06 高壓截止閥J41H-100|高壓法蘭截止閥J41...電動截止閥J941H/J961Y。氣動截止閥J641H。氣動角座閥。日標截止閥J41W。德標截止閥。美標截止閥J41W。保溫截止閥BJ41H/BJ45。高溫截止閥J41Y/J61Y。高壓截止閥J41H、對焊截...

j961h-100i電動焊接截止閥型號尺寸參數

型號	公稱壓力	強度試驗 (MPa)	密封試驗 (MPa)	適用溫度℃	適用介質
J61Y-250I J961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
J61Y-320I J961Y-320I	32.0	48.0	35.2
J61Y-P54100V J961Y-P54100V	P54100V	30.0	11.0	≤540
J61Y-P64140V J961Y-P64140V	P54100V	42.0	15.4
J61Y-P57170V J961Y-P67170V	P57170V	63.0	18.7	≤570

j961h-100i電動焊接截止閥型號尺寸參數

型號	DN	d	L	L1	L2	H	電裝型號
J961Y-250	20	19	150	363	197	576	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZW15
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	56	340	473	277	1060	DZW45
	80	80	390	526	283	1280	DZW90
	100	84	480	526	283	1290	DZW90
J961Y-320	20	19	150	363	197	276	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZW15
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	60	470	526	283	1140	DZW90
	80	80	570	526	283	1350	DZW120
	100	96	660	554	609	1500	DZW180
J961Y-P57170V	20	19	150	363	197	576	DZW15
	25	22	180	363	197	590	DZW15
	32	26	180	363	197	606	DZWl5
	40	36	250	363	197	722	DZW20
	50	42	250	363	197	722	DZW30
	65	60	762	526	283	1543	DZW90
	80	74	864	526	283	1790	DZWl20
	100	88	965	554	309	1890	DZWl80

j961h-100i電動焊接截止閥型號尺寸參數

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399

j961h-100i電動焊接截止閥型號尺寸參數

6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238
