上海湖泉閥門集團有限公司蝶閥型號規格，尺寸對照表蝶閥型號有D71F46、D671F46、D971F46、D71F、D71H、D71X、D71Y、 D41F、 D41H、 D41X、 D41W。按驅動方式分為電動蝶閥、氣動蝶閥、液動蝶閥、手動蝶閥，按結構形式分為中心密封蝶閥、單偏心密封蝶閥、雙偏心密封蝶閥、三偏心密封蝶閥，密封面材質分為軟密封蝶閥，密封副由非金屬軟質材料對非金屬軟質材料構成，密封副由金屬硬質材料對非金屬軟質材料構成，金屬硬密封蝶閥的密封副由金屬硬質材料對金屬硬質材料構成。

上海湖泉蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,蝶閥結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便、使用壽命長、可以多工位安...蝶閥型號按照順序由附加代號+編制代號+傳動方式代號+連接形式代號+結構形式代號+密封材料代號+工作壓力等級表示+閥體材質代號組成。具體每一個代號的表示方法如蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥型號都有哪些?下面讓我們一起來了解一下電動蝶閥吧。上海湖泉硬密封蝶閥概述 硬密封蝶閥為偏心金屬密封結構,密封形...工業管道蝶閥的種類及規格不計其數,對于蝶閥附加條件的增加、連接方式的不同、傳動方式的升級、結構形式的改變以及耐溫耐壓耐腐對材質的要求提高,為方便用戶在工業中對蝶閥的正確選型...

上海湖泉閥門蝶閥規格及型號大全
型號：D71X/F口徑：40～800壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼法蘭式蝶閥
型號：D41X/D43H口徑:50～1200壓力：1.6MPa-4.0MPa材質：鑄鐵、鑄鋼、不銹鋼氣動硬密封蝶閥
型號：D673H/D643H口徑：50～2000　壓力：1.6MPa-4.0MP材質：鑄鐵、鑄鋼、不銹鋼
氣動軟密封蝶閥型號：D6(7.4)1X口徑：50～2000壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼
電動對夾蝶閥型號：D(3.6.9)71X/D(3.6.9)73H口徑：50-2000壓力：1.6MPa-4.0MPa材質：鑄鐵、鑄鋼、不銹鋼
電動法蘭蝶閥型號：D941X/D943H口徑：50-2000壓力：1.6MPa-4.0MPa材質：鑄鐵、鑄鋼、不銹鋼

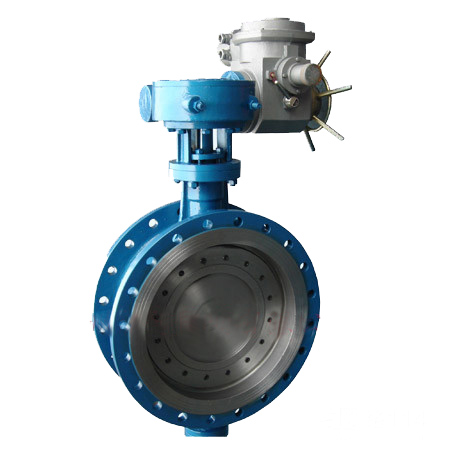

電動硬密封蝶閥型號：D(3.6.9)43H/D(3.6.9)73H口徑：50-2000壓力：1.6MPa-4.0MPa材質：鑄鐵、鑄鋼、不銹鋼
電動軟密封蝶閥型號：D(3.6.9)41X/D(3.6.9)71X口徑：50-2000壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼
對夾軟密封蝶閥型號：D(3.6.9)71X/F/J口徑：50～800壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼
對夾硬密封蝶閥型號：D(3.6.9)73H口徑：50～1200壓力：1.6MPa-4.0MPa材質：鑄鐵、鑄鋼、不銹鋼
法蘭軟密封蝶閥型號：D(3.6.9)41X口徑：50～2000壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼
氣動調節蝶閥型號：D643/73H口徑：DN50-1200壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼
電動調節蝶閥型號：ZDRWG口徑：DN50-1000壓力：1.6MPa材質：鑄鐵、鑄鋼、不銹鋼
襯膠蝶閥型號：D71J/D371J口徑:DN40-2000壓力：1.6MPa材質：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
氣動通風蝶閥型號:D641W口徑：50-2000壓力：1.0MPa材質：鑄鋼、鍛鋼、不銹鋼

上海湖泉蝶閥型號有D71F46、D671F46、D971F46、D71F、D71H、D71X、D71Y、 D41F、 D41H、 D41X、 D41W。按驅動方式分為電動蝶閥、氣動蝶閥、液動蝶閥、手動蝶閥，按結構形式分為中心密封蝶閥、單偏心密封蝶閥、雙偏心密封蝶閥、三偏心密封蝶閥，密封面材質分為軟密封蝶閥，密封副由非金屬軟質材料對非金屬軟質材料構成，密封副由金屬硬質材料對非金屬軟質材料構成，金屬硬密封蝶閥的密封副由金屬硬質材料對金屬硬質材料構成。

蝶閥型號規格，尺寸對照表

型號	公稱通徑DN		結構尺寸/MM			閥體材質	適用溫度/℃	適用介質
	In	MM	L	H	D0
D71X-10	1½	40	35	164	255	灰鑄鐵	≤200	蒸汽、水
	2	50	43	240	255
	2½	65	46	250	255
	3	80	49	260	255
	4	100	56	275	290
	5	125	64	300	290
	6	150	70	320	305
	8	200	71	450	350
	10	250	76	480	400
	12	300	83	590	400
D71X-16	1½	40	35	164	255	灰鑄鐵	≤200	煤氣、水
	2	50	45	174	255
	2½	65	48	174	255
	3	80	48	189	255
	4	100	54	222	290
	5	125	58	257	290
	6	150	58	286	305
	8	200	62	330	350
D71X-25	1½	40	35	155	180	灰鑄鐵	≤200	蒸汽、水
	2	50	43	160	200
	2½	65	46	175	230
	3	80	49	190	250
	4	100	56	205	270
	5	125	64	220	300
	6	150	70	235	350
	8	200	71	320	400
D71X-40	1½	40	33	155	180	灰鑄鐵	≤200	蒸汽、水
	2	50	43	160	200
	2½	65	46	175	230
	3	80	49	190	270
	4	100	56	205	300
	5	125	64	220	350
	6	150	70	235	380
	8	200	71	450	400

 蝶閥型號規格，尺寸對照表主要參數

通徑		主要尺寸			O．25MPa				0.6MPa				1．OM Pa
mm	inch	L	H	H 1	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f	D	D1	Z-φ d	b×f
50	2	108	75	200	140	11O	4-φ14	16×3	140	110	4-φ14	16×3	165	125	4-φ18	20×3
65	21／2	112	93	210	160	130	4-φ14	16×3	160	130	4-φ14	16×3	185	145	4-φ18	20×3
80	3	114	98	226	190	150	4-φ18	18×3	190	150	4-φ18	18×3	200	160	8-φ18	20×3
100	4	127	130	250	210	170	4-φ18	18×3	210	170	4-φ18	18×3	220	180	8-φ18	22×3
125	5	140	165	295	240	200	8-φ18	20×3	240	200	8-φ18	20×3	250	210	8-φ18	22×3
150	6	140	175	315	260	225	8-φ18	20×3	265	225	8-φ18	20×3	285	240	8-φ22	24×3
200	8	152	220	380	320	280	8-φ18	22×3	320	280	8-φ18	22×3	340	295	8-φ22	24×3
250	10	165	250	405	375	335	12-φ18	24×3	375	335	12-φ18	24×3	395	350	12-φ22	26×3
300	12	178	300	480	440	395	12-φ22	24×4	440	395	12-φ22	24×4	445	400	12-φ22	26×4
350	14	190	330	545	490	445	12-φ22	24×4	490	445	12-φ22	24×4	505	460	16-φ22	26×4
400	16	216	360	550	540	495	16-φ22	24×4	540	495	16-φ22	24×4	565	515	16-φ26	26×4
450	18	222	380	620	595	550	16-φ22	24×4	595	550	16-φ22	24×4	615	565	20-φ26	28×4
500	20	229	410	680	645	600	20-φ22	26×4	645	600	20-φ22	26×4	670	620	20-φ26	28×4
600	24	267	460	750	755	705	20-φ26	26×5	755	705	20-φ26	26×5	780	725	20-φ30	30×4
700	28	292	530	820	860	810	24-φ26	26×5	860	810	24-φ26	26×5	895	840	24-φ30	30×5
800	32	318	610	91O	975	920	24-φ30	26×5	975	920	24-φ30	26×5	1015	950	24-φ33	32×5
900	36	330	640	930	1075	1020	24-φ30	26×5	1075	1020	24-φ30	26×5	1115	1050	28-φ33	34×5
1000	40	410	720	980	1175	1120	28-φ30	26×5	1175	1120	28-φ30	26×5	1230	1160	28-φ36	34×5
1200	48	470	820	1220	1375	1320	32-φ30	26×5	1405	1340	32-φ33	28×5	1455	1380	32-φ39	38×5
1400	56	530	930	1310	1575	1520	36-φ30	26×5	1630	1560	36-φ36	32×5	1675	1590	36-φ42	42×5
1600	64	600	80	1460					1830	1760	40-φ36		1915	1820	40-φ48	62×5
1800	72	670	1090	1560					2045	1970	44-φ39		2115	2020	44-φ48
2000	80	760	1190	1670					2265	2 1 80	48-φ42		2325	2230	48-φ48
