產品名稱：止回閥|H42H- 16C|DN150|GB/T32808|GB/ T12224[ 2025-06-20 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

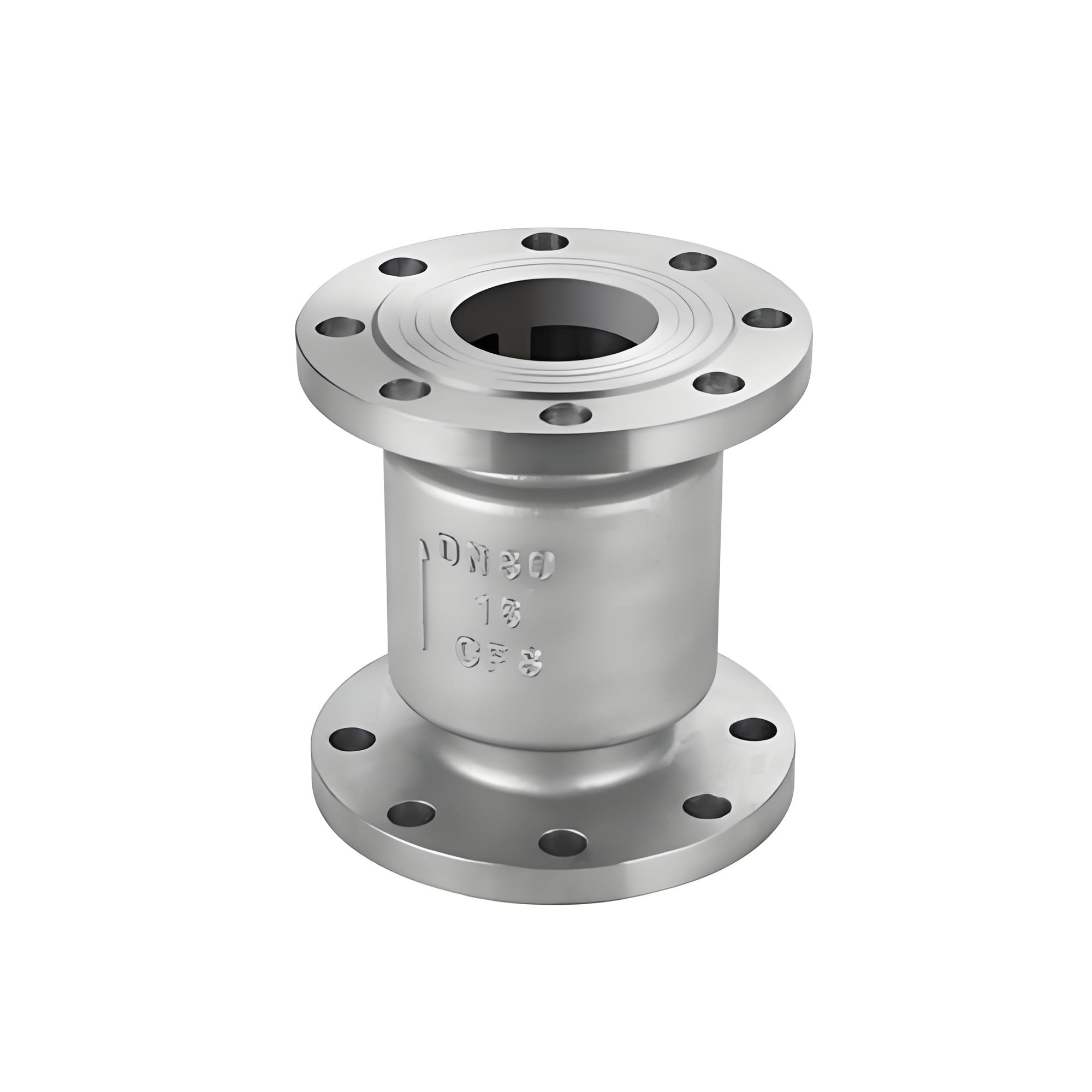

H42H-16C 止回閥是一種立式止回閥，嚴格按照 API6D 和 GB/T12235 標準設計制造。該閥門在正常狀態下保持關閉，當管線中進口端的介質壓力足以克服彈簧阻力時，閥門會開啟，允許介質流動；當進口端介質壓力低于出口端時，彈簧將閥瓣推向閥座，使閥門關閉，從而阻止介質逆流。
應用場景
H42H-16C止回閥廣泛應用于石油、化工、制藥、電力等行業，用于防止介質倒流，確保系統安全穩定運行。
結構特點
該止回閥采用鑄鋼材料制造，具有良好的耐壓、耐溫和耐腐蝕性能，適應各種復雜的工作環境。其結構簡單，零部件少，安裝方便，維護簡單。閥瓣和閥座的密封面采用耐磨的 司太立鈷基硬質合金 堆焊而成，具有優異的耐磨、耐高溫和抗擦傷性能。
安裝與維護
安裝前應檢查閥門是否完好無損，并清洗干凈以消除運輸過程中造成的缺陷。安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求，并確保閥門安裝在垂直管道上。長期使用后應定期檢查閥門的密封性能和銹蝕情況，及時進行維護和更換。
設計與制造 GB/T12235 連接端尺寸 結構長度 GB/T12221 法蘭尺寸 JB/T79 檢驗與試驗 JB/T9092 材料 碳鋼 GB/T12229 不銹鋼 GB/T12230 合金鋼 Q/ZB66 性能和使用范圍
型號 公稱 試驗壓力 工作溫度(℃) 壓力 強度 密封 低壓密封 (水)Mpa (水)空氣(Mpa) (空氣)Mpa H42H-16C 1.6 2.4 1.8 0.6 ≤425 H42H-25C 2.5 3.8 2.8 0.6 ≤425 H42H-40C 4 6 4.4 0.6 ≤425 型號+（材質） 公稱壓力 PN（MPa） 試驗壓力P3(MPa) 適用溫度（℃） 適用介質 殼體 密封 H42H-16C（碳鋼） 1.6 2.4 1.76 ≤425 水、油品 H42H-16P（304） ≤200 弱腐蝕介質 H42H-25P（304） 2.5 3.75 2.75 H42H-25R（316） 腐蝕性介質 H42H-40P（304） 4 6 4.4 弱腐蝕性介質 H42H-40R（316） 腐蝕性介質 H42Y-40I（鉻鉬鋼） ≤550 水、油品 主要零部件材料
零件名稱 閥體、閥瓣 導向閥 密封面 H42H-16C 碳鋼 碳鋼 堆焊D507 H42H-16P 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 鉻鎳鈦不銹鋼 H42H-25P H42H-40P H42H-25R 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 鉻鎳鉬鈦不銹鋼 H42H-40R H42Y-40I 鉻鉬鋼 鉻鉬鋼 堆焊硬質合金 主要連接尺寸和外型尺寸
型號 公稱通徑 DN 尺寸 L D D1 D2 H b Z-Φd H42H-16C 15 130 95 65 45 77 14 4-Φ14 20 150 105 75 55 77 14 4-Φ14 25 160 115 85 65 80 16 4-Φ14 32 180 135 100 78 85 16 4-Φ18 40 200 145 110 85 95 16 4-Φ18 50 230 160 125 100 105 16 4-Φ18 65 290 180 145 120 120 18 4-Φ18 80 310 195 160 135 130 20 8-Φ18 100 350 215 180 155 140 20 8-Φ18 125 400 245 210 185 155 22 8-Φ18 150 480 280 240 210 180 24 8-Φ23 200 600 335 295 265 215 26 12-Φ23 H42H-25C 15 130 95 65 45 77 16 4-Φ14 20 150 105 75 55 80 16 4-Φ14 25 160 115 85 65 85 16 4-Φ14 32 180 135 100 78 95 18 8-Φ18 40 200 145 110 85 105 18 8-Φ18 50 230 160 125 100 120 20 8-Φ18 65 290 180 145 120 130 212 8-Φ18 80 310 195 160 135 140 22 8-Φ18 100 350 230 190 160 155 24 8-Φ23 125 400 270 220 188 180 28 8-Φ25 150 480 300 250 218 215 30 8-Φ25 200 600 360 310 278 973 34 12-Φ25
