產品名稱：多功能水泵控制閥門JD745X- 25C\DN200[ 2025-06-20 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

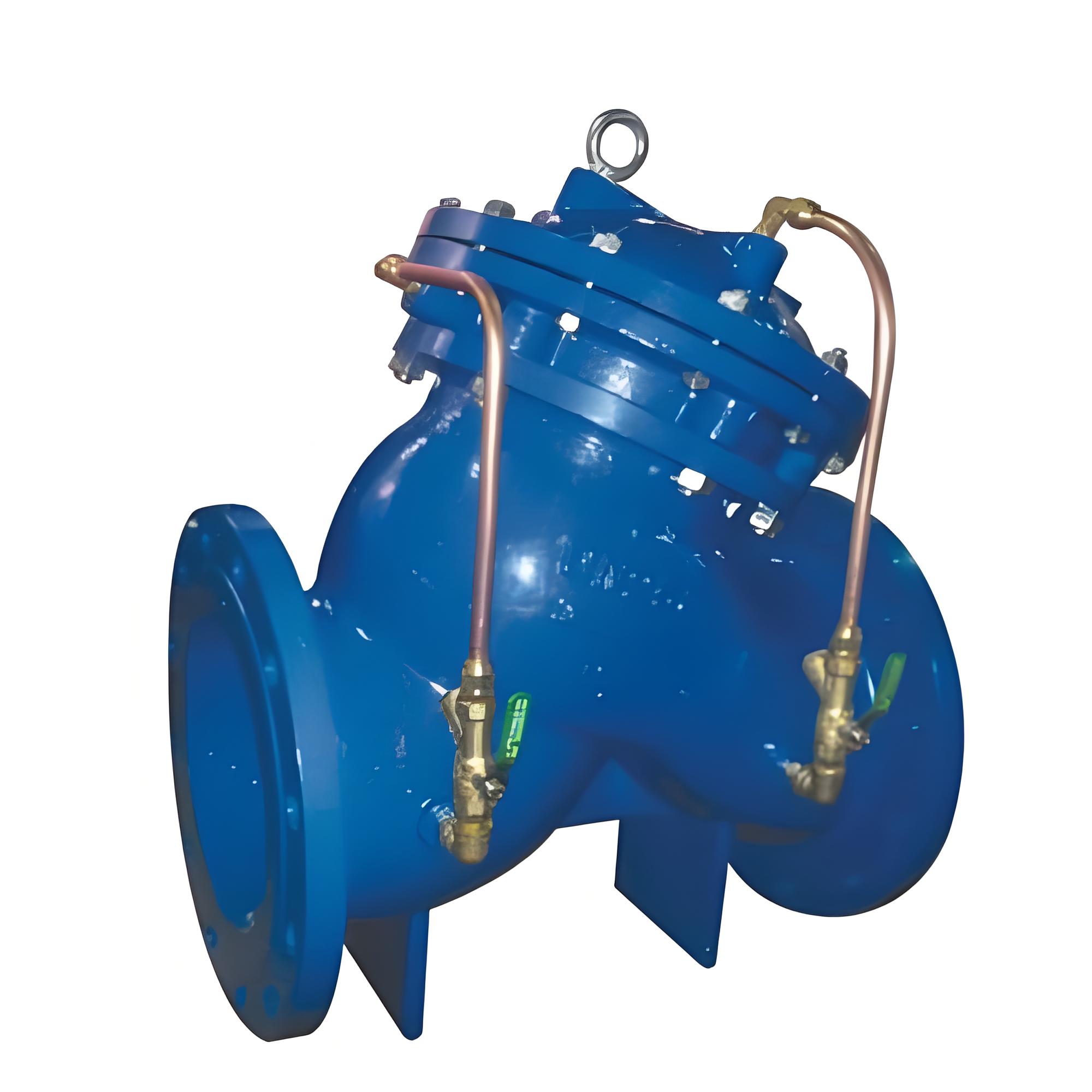

JD745X多功能水泵控制閥 是一種通過高溫鑄造技術制造的閥門，主要用于人防工程管道截止或調節，廣泛應用于自動噴水系統、給排水管路、消防栓給水系統等方面。該閥門通過介質自身壓力實現開泵時緩開、關泵時先快速關閉后緩閉的功能，有效消除水錘危害，保證用水安全。
主要特點
- 防止水錘效果好：JD745X多功能水泵控制閥將緩開、止回速閉、緩閉等技術原理一體化，有效防止開泵和停泵時產生的水錘對供水管路和水泵的損害。
- 操作方便：無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能，通過設定調節閥開度可得到合適的控制參數。
- 節能效果好：閥體采用全通道、直流式、流線型設計，水力損失小，流量大，具有顯著的節能效果。
工作原理
當水泵啟動時，水壓作用于主閥閥盤下面和控制室下腔，使主閥開啟?？刂剖疑锨坏乃?jīng)過調節閥緩緩排到出口端，主閥緩緩開啟。通過設定調節閥的開度，可以得到合適的主閥開啟速度。當水泵停止工作后，進口端水壓迅速下降，主閥芯在自重和彈簧作用下快速關閉大部分開度，防止水倒流。余下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉，形成緩沖，防止壓力劇增。
應用場景
JD745X多功能水泵控制閥廣泛應用于高層建筑給水系統、消防與生活用水并聯系統、市政供水系統等領域。它能夠有效防止和減弱水泵啟閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。
主要技術參數
公稱壓(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)調壓范圍(MPa)緩閉時間(S)最低動作壓力(MPa)適用介質介質溫度(℃)1.01.51.10.09-0.83-60（可調）≥0.07水0-801.62.41.760.15-1.4主要零件材料
閥體,閥蓋密封圈O型圈鑄鐵/鑄鋼丁腈橡膠閥桿2Cr13彈簧50CrVA缸套 活塞（活塞型）2Cr13/不銹鋼膜片（膜片型）夾織物丁腈橡膠調節閥 球閥銅合金/不銹鋼過濾器304不銹鋼部件列表
1、主閥2、流量調節閥3、過濾器連接尺寸
DNLHDD1n-d1.0MPa1.6MPo2.5MPa1.0MPa1.6MPa2 5MPa1.0MPa502032931651651651251251254-18652163281851851851451451454-18802483642002002001601601608-181002834182202202351801801908-181253304812502502702102102208-181503565432852853002402402508-222004446733403403602952953108-2225053379239540542535035537012-2230060092744546048540041043012-2235062295750552055546047049016-22400698118856558062051552555016-26450775121861564067056558560020-26500811125667071573062065066020-266009001600780840-725770-20-307009801750895910-840840-24-308001120190010151025-950950-24-33900122021001115--1050--28-331000132024001230--1160--28-36
