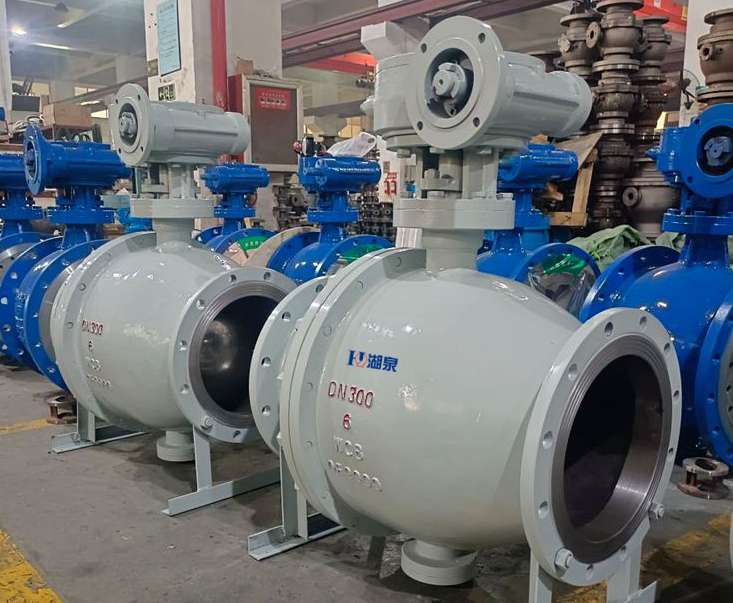

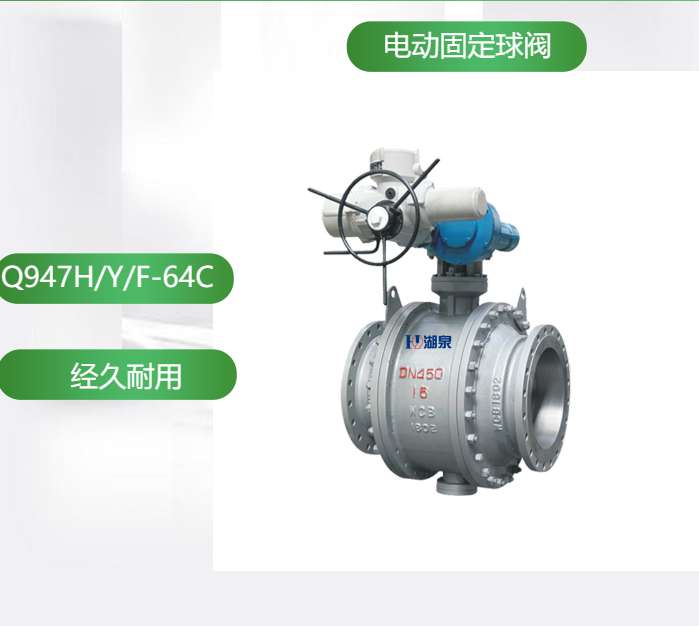

產品名稱：電動球閥Q947Y-16c DN300(普通開關型)[ 2023-08-29 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動球閥Q947Y-16c DN300(普通開關型)介紹
上海湖泉閥門集團有限公司 Q947Y電動球閥適用于各種輕重工業及樓宇管道。【電動固定式法蘭球閥】***應用于:化工、石化、石油、造紙、采礦、...采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
二、電動球閥Q947Y-16c DN300(普通開關型)零部件材料
零件名稱材料材料代號ＣＬＰＲ閥體 閥蓋WCBZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)球體2Cr13ZGOOCr17Ni14Mo2(CF3M)ZG1Cr18Ni9Ti(CF8)ZG1Cr18Ni12Mo2Ti(CF8M)閥桿2Cr13316L1Cr18Ni9Ti(304)1Cr18Ni12Mo2Ti(316)閥座密封面PTFE、碳素纖維＋PTFE、對位聚苯螺柱 螺母35 35CrMoA(B7) 45(2H)2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)填料Ｖ型PTFE、柔性石墨三、電動球閥Q947Y-16c DN300(普通開關型)技術參數
CX系列執行機構技術參數 閥體參數 電源 AC200/220V，50/60Hz 公稱通徑 DN10～300mm 輸出力矩 50N·M～2000N·M 公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制) 動作范圍 0～90° 0～360° 泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5 動作時間 15秒/30秒/60秒 執行機構 可另配PSQ、HQ、UNIC、361RS等系列
電子式電動執行機構保護裝置 過熱保護 流量特性 快開特性 環境溫度 -30°～60° 可調范圍 DN50-80 DN100-800 250:1 350:1 手動操作 同附帶手柄操作 基本誤差 ±1% 限位 電氣、機械二重限位 死區 ≤1% 防護等級 相當于IP-65 回差 ≤1% 位置測量 可選裝開關或電位計 適用溫度 密封面 驅動電機 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃
試驗壓力（Mpa)公稱壓力（Mpa)壓力級（Class)JIS(MPa)1.62.54.06.410.015030040060090010K20K強度試驗
2.43.86.09.615.03.17.810.215.323.12.43.8密封試驗1.82.84.47.011.02.25.67.511.216.81.52.8氣密試驗0.5-0.7工作溫度PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃適用介質C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
- PN1.6MPa下的電動固定球閥外形尺寸：
DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686 L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245 H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800 電動 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1150 L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
PN2.5MPa下的電動固定球閥外形尺寸：DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 498 591 686 L 165 180 190 216 241 283 305 381 403 502 648 648 762 838 914 991 1143 1346 H 50 55 80 102 114 127 152 184 219 273 395 395 430 470 550 580 700 800 電動 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690 L1 - - - - - - - - 74 350 420 420 420 400 - 400 410 650
