產品名稱：太陽能供電農業灌溉智能大口徑電動閥門[ 2021-06-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、太陽能供電農業灌溉智能大口徑電動閥門產品介紹

上海湖泉智能灌溉太陽能電動閥門是一款用于智能灌溉使用的電動閥門，因灌溉區一般沒有電源的工況條件下我司設計制造一款太陽能蓄電供電的電動閥門，可以實現偏遠區無電自動化控制、節能環保，基本結構是由太陽能采光板+控制系統+節能型電動閥兩大部分組合而成，主要用于接市電不方便區域既能節約電能又能解決無電區域可以實現電動控制的閥門。通過遠程控制、現場控制、總線型集中控制三種控制方式。電動執行器控制模塊接收到遠程控制室的控制信號，經光電隔離防抖處理后傳輸給主控CPU。CPU實時監測采集執行器狀態信號，控制電機傳動被控閥門，通過高精度電位器或絕對值編碼器，不斷實時采集閥門位置信號，通過現代工業控制軟件算法，實現對閥門的精確控制。同時將實時數據傳送給遠程控制室。電動執行器控制模塊原理先進、功能全面、長期穩定可靠、集成度高、發熱量小、裝卸方便、維護簡單?？赏ㄟ^(guò)紅外遙控器或操作面板按鍵對其進行非侵入式的快速設置。

二、太陽能供電農業灌溉智能大口徑電動閥門產品概述

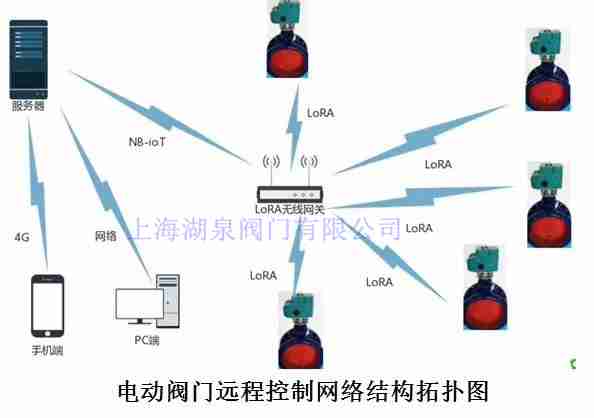

手機APP無線遙控電動閥控制部分實現本地閥門開閉信號輸出控制及開位狀態信號采集（可選）。后期維護成本低，環境適應性強；通訊頻率高。集控設備由開關旋鈕/按鈕、箱體、通信控制電路板組成（工控機/pc/平板/手機可選），集控設備與閥門單元實現一對多通訊，閥門開閉由集控中心統一控制。閥門單元實現管道流體截流控制。通過區域位置劃分和通信地址捆綁后，可由集控設備上對應開關旋鈕/按鈕進行遠程控制。
1、全面的閥門運行狀態與數據監控功能：
u 非侵入式設計，調試簡單、直觀；
u 全視角LCD菜單式顯示界面：有中英文二種語言可選；
u 各種故障信息、閥頭開度、負載適時電流、輸入電流信號值、閥頭工作狀態、控制方式選擇、總線功能選擇、行程設定等閥頭所有參數與狀態都可以在LCD顯示屏上進行顯示、設定。
2、四位非貫通式磁鋼控制電氣殼內的霍爾元件操作
相比其他的旋鈕旋鈕或觸摸操作，外表美觀、操作便捷。
3、自動切換功能：
u 系列模塊可實現“遠程自動/遠程手動/現場”三種工作狀態切換；
u 遠程開閥、關閥信號可接收DC24V、AC220V二種有效信號。
u 紅外遙控操作，與現場操作設置方法相同。
u 系列模塊均可以在開關型、調節型進行任意轉換。

三、手機APP無線遙控電動閥功能

1、實時監測電動閥門的開到位、關到位狀態和閥門的開度；
2、遠程控制電動閥門的開啟、關閉和停止；遠程控制電動閥門的開度（需具備開度信號輸出功能）；
3、具備實時數據、歷史數據的查詢功能（閥門工作操作記錄）；
4、對采集鏈路、通訊網絡進行診斷，使監管人員隨時了解通訊及數據傳輸狀態。

四、手機APP無線遙控電動閥優點

1、太陽能蓄電池直接供電，無需鋪設電源線，成本更低，使用更方便；
2、無線遙控控制，無需控制箱即可控制閥門，操作更簡便；
3、采用擴頻通訊，遙控距離更遠、遠可以覆蓋三公里以內范圍；
4、控制模塊自帶穩壓功能，保證電源穩定輸入，使用壽命更長；
5、控制模塊采集閥門開到位、關到位信號并反饋到遙控器，更直觀的看到閥門開關位置；
6、遙控器可以選擇一控一，一控多多種控制方式；
7、設備簡單，后期維護成本低，環境適應性強。

五、手機APP無線遙控電動閥優勢

1．集成產品接入模塊，無需用戶額外寫一行代碼；
2．提供產品參考設計，工程師免費產品對接技術支持；
3．無縫對接物聯網云端，產品上電即可使用；
4．為客戶定制專屬APP和智能家居系統平臺；
5．產品快速出樣，48小時可為客戶提供傳統樣品；
6．提供整套產品生產工具，簡化產品生產制造流程；

六、手機APP無線遙控電動閥優點

1.采用CPU及大規模集成電路，電子換相。
2.全中文液晶顯示設置菜單、操作指導、運行工況、故障原因等。
3.全部設置通過就地操作面板按鍵實現，無需打開開機殼，完全非侵入式操作。
4 就地手動操作與遠程自動操作可切換。
5.行程方向自動調整。
6.電機轉動方向自動調整。
7.采用阻力與慣性自適應軟件，定位精度更高。
8.給定信號失效判斷與處理功能。失效時閥門位置可選保持、全開、全關、并發出報警。
9.位置檢測故障判斷與處理能力，閥門保護部動并發出報警。
10.電子行程限位。
11.機械行程限位。
12.卡塞可因退/前進3次，繼續卡塞切斷電源并發出報警。
13.瞬間防反轉。
14.輸入輸出信號設有光電隔離。

七、手機APP無線遙控電動閥參數

零件名稱	材料
閥體	鑄鐵、碳鋼（WCB）、不銹鋼（304、316）
蝶板	灰鑄鐵、鍍鉻鋼、不銹鋼（304、316）
襯里材料	各種橡膠、聚
閥桿	2Cr13、不銹鋼（304、316）
填料	橡膠 O型圈、V型圈、柔性石墨

八、手機APP無線遙控電動閥襯里材料選用和適用溫度

材料品種	丁晴橡膠	乙丙橡膠	聚	氟橡膠	天然橡膠	氯丁橡膠
英語簡稱	NBR	EPDM	PTFE	VITON	NR	CR
型號代號	XA 或JA	XB 或JB	F 或XC、	XE 或JE	X1	X 或J
耐溫度	93℃	150℃	232℃	204℃	85℃	82℃
耐溫度	-40℃	-40℃	-268℃	-23℃	-20℃	-40℃
適用工作溫度	-20~+82℃	-40~+125℃	-30~+150℃	-23~+150℃	-20~+85℃	0~+80℃
