不銹鋼閘閥
閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >

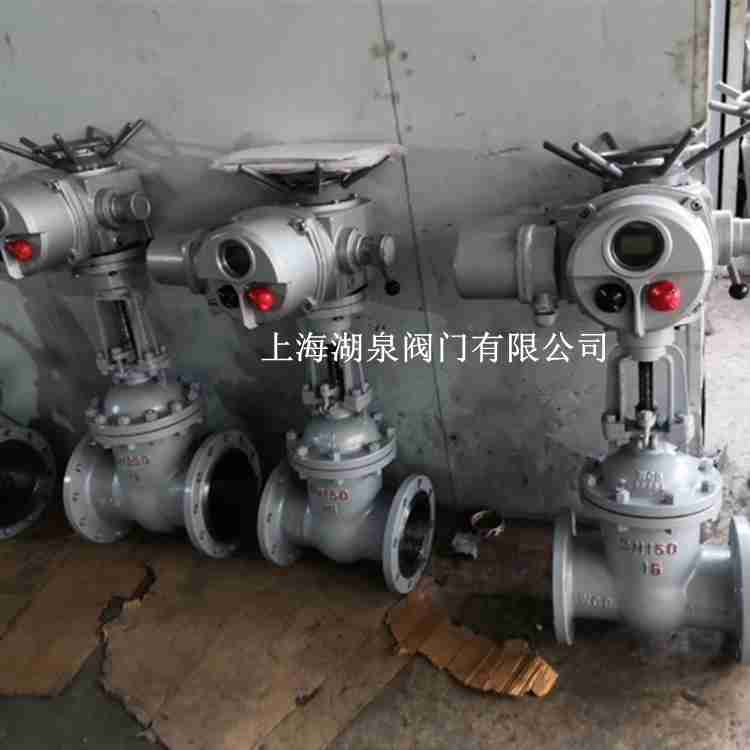

產品名稱：Z941W-16P dn150 不銹鋼電動閘閥[ 2021-07-26 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、Z941W-16P dn150 不銹鋼電動閘閥產品詳細介紹
上海湖泉閥門有限公司生產的 Z941W-16P dn150 不銹鋼電動閘閥調節模塊可接收和輸出420ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。它可以通過閘板的升降來控制電動閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 不銹鋼電動閘閥dn150主要用于對環境要求比較高的地方，具有較衛生、耐腐蝕等優點。
二、Z941W-16P dn150 不銹鋼電動閘閥產品主要技術參數
型號 公稱壓力(Mpa)
試驗壓力
工作溫度(℃)
適用介質 強度 密封(水)
空氣(Mpa)低壓密封
空氣(Mpa)Z941W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID 硝酸類 Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID 醋酸類 Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID 硝酸類 Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID 醋酸類
二、Z941W-16P dn150 不銹鋼電動閘閥產品主要規格尺寸
型 號 公稱壓力(Mpa) 公稱通徑
DN(mm)尺 寸 (mm) 重 量
(kg)
LD D1 D2 Z-фd H H1 D0 Z941W-16P
Z941W-16R
1.6 15 130 95 65 45 14 4-ф14 175 195 200 4 20 150 105 75 55 14 4-ф14 180 205 200 5 25 160 115 85 65 14 4-ф14 210 240 220 6 32 180 135 100 78 16 4-ф18 210 240 220 7 40 240 145 110 85 16 4-ф18 350 425 240 18 50 250 160 125 100 16 4-ф18 358 430 240 29 65 265 180 145 120 18 4-ф18 373 452 240 33 80 280 195 160 135 20 8-ф18 435 530 280 46 100 300 215 180 155 20 8-ф18 500 620 320 63 125 325 245 210 185 24 8-ф18 614 756 360 108 150 350 280 240 210 24 8-ф23 674 845 360 134 200 400 335 295 265 26 12-ф23 818 1041 400 192 250 450 405 355 320 30 12-ф25 969 1244 450 273 300 500 460 410 375 30 12-ф25 1145 1474 560 379 350 550 520 470 435 34 16-ф25 1280 1663 640 590 400 600 580 525 485 36 16-ф30 1450 1885 720 849 500 700 705 650 608 44 20-ф34 1676 2181 720 958 Z941H-25P
Z941H-25R2.5 15 130 95 65 45 16 4-ф14 175 195 200 4 20 150 105 75 55 16 4-ф14 180 205 200 5 25 160 115 85 65 16 4-ф14 210 240 220 6 32 180 135 100 78 18 4-ф18 210 240 220 7 40 240 145 110 85 18 4-ф18 350 425 240 18 50 250 160 125 100 20 4-ф18 358 430 240 28 65 265 180 145 120 20 8-ф18 373 452 240 33 80 280 195 160 135 22 8-ф18 435 530 280 46 100 300 230 190 160 24 8-ф23 501 620 320 64 125 325 270 220 188 28 8-ф25 614 756 360 105 150 350 300 250 218 30 8-ф25 674 845 360 134 200 400 360 310 278 34 12-ф25 818 1041 400 213 250 450 425 370 332 36 12-ф30 969 1244 450 290 300 500 480 430 390 40 16-ф30 1145 1474 560 399 350 550 550 490 448 44 16-ф34 1280 1663 640 631 400 600 610 550 505 48 16-ф34 1450 1885 720 900
